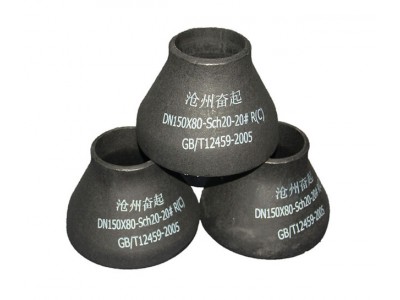

厚壁高压异径管受力特点跟安装要求<一>、厚壁高压异径管受力特点
厚壁高压异径管连接边缘处受内压情况下引发局部弯曲的产生，破坏了无力矩理论的应用前提。实际上，等径弯管结构中包含曲率半径不等的双曲面，异径弯管结构中包含曲率半径变动的双曲面，像波形膨胀节等零部件一样，通过力矩产生变形来吸收消化外力正是其主要功能，弯曲应力已经成为影响其强度的主要应力。且弯管属于非轴对称的旋转薄壳，在同一内压作用下，弯管中性面处弯曲半径径向向外的作用力要大于径向向内的作用力，使得其结构受力不均，产生力矩，弯曲应力已经成为影响其强度的主要应力，经典的、不考虑边缘力的无力矩薄膜应力式已无法反映等径弯管的实际应力分布状况，而且，内压作用下异径弯管的应力分布状况进一步复杂化，使厚壁高压异径管表现出受力特点，具体有:①除与等径弯头一样其力学性能与弯头的相对弯曲半径，还与两端大小口的差异程度有关；②内压作用下，理想结构尺寸的厚壁高压异径管和异径弯管也会产生力矩，旋转薄壳的无力矩理论无法完全反映它们的应力状况；③由于管件壁厚不均匀和横截面椭圆形，管壁产生弯曲应力；④几何和材料的非线性相互作用不仅会促成厚壁高压异径管的塑性破坏，而且厚壁高压异径管的载荷会低于直管的载荷。
<二>、碳钢高压异径管(碳钢高压异径管)及其应用
圆心不在同一条直线上的碳钢高压异径管叫做碳钢高压异径管。
碳钢高压异径管的应用:
一般情况下可以用无缝高压异径管，但以下情况需要用偏心的:
(1)避免低点积液的液体水平管道:用底平。
(2)避免高点凝气或气袋产生的气体管道:用顶平。
泵入口变径管的安装应避免使气体不在变径处积聚，避免因安装不当而产生气蚀。泵的水平入口管变径时，应选用碳钢高压异径管。当管道从下向上水平进泵时，碳钢高压异径管应取顶平；当管道从上向下水平进泵时，碳钢高压异径管应取底平。但为防止气体在泵入口变径管外积聚，碳钢高压异径管也有采用顶平的安装方式，即使管道从上向下水平进泵的情况，因碳钢高压异径管处积聚的凝液可在过滤器底部的放凝阀处排净。
当输送介质带有杂质的端部或侧面吸入泵，当吸入速度低于杂质沉降速度时，变径应取底平。
